TEMA 1: ESTADÍSTICA
Capitulo 6: Representaciones Gráficas
Gráficos para variables cuantitativas. Variables Discretas
Ejemplo
Clasificadas 12 familias por su número de hijos se obtuvo:
Número
de hijos (  ) |
1 | 2 | 3 | 4 |
Frecuencias
( ) |
1 | 3 | 5 | 3 |
Comparar los diagramas de barras para frecuencias absolutas y relativas. Realizar el diagrama acumulativo creciente.
Solución
En primer lugar, escribimos la tabla de frecuencias en el modo habitual:
| Variables | F. Absol. | F. Rel. | F. Acum. |
 |
 |
 |
 |
| 1 | 1 | 0,083 | 1 |
| 2 | 3 | 0,250 | 4 |
| 3 | 5 | 0,416 | 9 |
| 4 | 3 | 0,250 | 12 |
| 12 | 1 |
Con las columnas relativas a
y
realizamos el diagramas de barras
para frecuencias absolutas, lo que se muestra
en la figura 1.7. Como puede verse es idéntico (salvo un cambio de escala en el
eje de ordenadas) al diagrama de barras para frecuencias
relativas y que ha sido
calculado usando las columnas de
y
.
El diagrama escalonado (acumulado) se ha construido con la información
procedente de las columnas
y
.

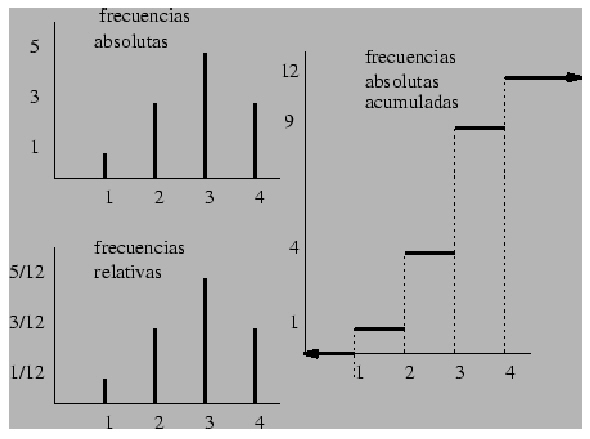

Figura 1.7: Diagramas de frecuencias para una variable discreta.
